Сотовый поликарбонат используют при строительстве теплиц, навесов, козырьков, беседок, террас и других светопрозрачных конструкций. Материал отличается небольшим весом, хорошо пропускает свет и выдерживает значительные нагрузки. Однако его долговечность зависит не только от качества листов, но и от правильности установки.
Ошибки при монтаже могут привести к появлению трещин, протечек, прогибов и загрязнению внутренних каналов. Чтобы покрытие сохраняло прочность и прозрачность, необходимо правильно рассчитать каркас, определить сторону с УФ-защитой, предусмотреть температурные зазоры и использовать подходящий крепёж.
Разберём поэтапно, как крепить сотовый поликарбонат к металлическому или деревянному каркасу.
Что потребуется для монтажа
Перед началом работ нужно подготовить листы поликарбоната, комплектующие и инструменты.
Для установки обычно используют:
- саморезы по металлу или дереву;
- термошайбы с уплотнительными прокладками;
- соединительные профили;
- торцевые П-образные профили;
- сплошную герметизирующую ленту;
- перфорированную ленту;
- уплотнительную ленту для каркаса;
- нейтральный герметик, совместимый с поликарбонатом;
- дрель или шуруповёрт;
- электролобзик, циркулярную пилу или строительный нож;
- рулетку, уровень и маркер;
- пылесос или компрессор для очистки каналов.
Обычные металлические шайбы без уплотнителя использовать нежелательно. Они не компенсируют расширение материала и могут повредить поверхность вокруг отверстия.
Как определить сторону с защитой от ультрафиолета
У большинства листов защитный УФ-слой нанесён только с одной стороны. Именно эта поверхность должна быть обращена наружу, к солнцу.
Производитель обозначает защищённую сторону печатной плёнкой, на которой обычно указаны:
- название бренда;
- сведения о наличии УФ-защиты;
- рекомендации по монтажу;
- технические характеристики материала.
Прозрачная или немаркированная плёнка чаще всего находится на внутренней стороне листа.
Снимать заводскую плёнку заранее не следует. Она защищает поверхность от царапин, пыли и строительного мусора. Плёнку удаляют после завершения крепления, иначе под воздействием солнечных лучей она может прочно приклеиться к поверхности.
Если маркировка отсутствует, определить защищённую сторону визуально практически невозможно. В такой ситуации необходимо уточнить информацию у продавца или производителя.
Как должны располагаться внутренние соты
Каналы сотового поликарбоната необходимо ориентировать так, чтобы образующийся внутри конденсат мог свободно стекать наружу.
Правильное расположение зависит от формы конструкции:
- на вертикальных стенах соты направляют сверху вниз;
- на скатной кровле – вдоль уклона;
- на арочной конструкции – по направлению изгиба дуги.
Нельзя располагать каналы поперёк ската или горизонтально на вертикальной поверхности. Вода будет задерживаться внутри листа, из-за чего соты со временем помутнеют и загрязнятся.
Расчёт шага обрешётки
Расстояние между элементами каркаса определяет, насколько хорошо покрытие будет выдерживать снеговые и ветровые нагрузки. Универсального шага обрешётки не существует: он зависит от толщины поликарбоната, размеров листа, формы конструкции и климата региона.
В качестве примерного ориентира можно использовать следующие значения:
- для листов толщиной 4 мм – около 400–500 мм;
- для поликарбоната 6 мм – примерно 500–700 мм;
- для листов 8 мм – около 600–800 мм;
- для поликарбоната 10 мм – до 700–1000 мм;
- для листов 16 мм – до 1000 мм и более при соответствующем расчёте.
Эти параметры являются ориентировочными. Точный шаг необходимо выбирать по таблицам производителя с учётом снегового района, ветровой нагрузки, радиуса изгиба и способа опирания листа.
Чем тоньше поликарбонат и выше предполагаемая нагрузка, тем чаще должны располагаться опоры. Для теплиц, навесов и козырьков в регионах с обильными снегопадами обрешётку рекомендуется делать более частой.
Подготовка каркаса
Основание должно быть прочным, ровным и устойчивым к коррозии или гниению.
Для металлических конструкций чаще используют профильные трубы:
- 20 × 20 мм;
- 20 × 40 мм;
- 40 × 40 мм;
- другие сечения, выбранные по расчёту нагрузки.
Металл необходимо очистить от ржавчины, загрунтовать и окрасить. Светлое покрытие предпочтительнее тёмного, поскольку оно меньше нагревается на солнце.
Деревянный каркас изготавливают из сухого бруса. Перед монтажом древесину обрабатывают антисептическим составом и защитой от влаги.
Все элементы основания должны находиться в одной плоскости. Выступающие сварные швы, острые края и неровности могут повредить поликарбонат.
В местах соприкосновения листов с каркасом желательно уложить термоизоляционную или уплотнительную ленту. Она уменьшает трение, снижает вероятность появления скрипов и защищает материал от перегрева со стороны металлического профиля.
Минимальный уклон кровли
Плоское покрытие из сотового поликарбоната следует устанавливать с уклоном. Это необходимо для отвода дождевой воды и уменьшения снеговой нагрузки.
Минимальный уклон обычно составляет около 5°, однако для навесов и кровель практичнее предусматривать более выраженный наклон. Чем круче поверхность, тем легче с неё сходят вода, снег и загрязнения.
Недостаточный уклон приводит к образованию луж, увеличению нагрузки на листы и протечкам в местах соединений.
Раскрой листов
Сотовый поликарбонат можно резать:
- электролобзиком с полотном с мелкими зубьями;
- циркулярной пилой с мелкозубчатым диском;
- острым строительным ножом – для тонких листов;
- специализированным режущим инструментом.
Перед раскроем лист укладывают на чистую ровную поверхность и надёжно фиксируют. При использовании электроинструмента материал не должен вибрировать, иначе края получатся неровными.
Разметку выполняют поверх защитной плёнки. После резки необходимо удалить опилки и стружку из внутренних каналов. Для этого можно использовать пылесос или сухой сжатый воздух.
Промывать соты водой не рекомендуется: полностью удалить влагу из внутренних полостей будет сложно.
Температурное расширение поликарбоната
При нагревании сотовый поликарбонат увеличивается в размерах, а при понижении температуры сжимается. Поэтому его нельзя жёстко зажимать между профилями или крепить саморезами без компенсационных отверстий.
Между краем листа и внутренней стенкой соединительного профиля оставляют небольшой зазор. Его величина зависит от длины панели, температуры во время установки и рекомендаций производителя.
В среднем предусматривают несколько миллиметров свободного пространства на каждый метр длины. При монтаже в холодную погоду зазор делают больше, поскольку летом лист расширится. В жару компенсационный промежуток может быть меньше.
Отсутствие зазоров становится причиной:
- выгибания покрытия;
- появления волн;
- растрескивания возле креплений;
- смещения соединительных профилей;
- нарушения герметичности конструкции.
Сверление отверстий под крепёж
Отверстия желательно подготовить до установки листов на каркас. Их диаметр должен быть немного больше диаметра ножки самореза, чтобы поликарбонат мог свободно расширяться и сжиматься.
Основные правила сверления:
- отверстие делают между внутренними рёбрами жёсткости;
- сверло располагают перпендикулярно поверхности;
- от края листа отступают не менее 35–40 мм;
- диаметр отверстия увеличивают примерно на 2–3 мм относительно самореза;
- для длинных листов могут потребоваться продолговатые компенсационные отверстия.
Сверлить слишком близко к краю нельзя: при нагрузке материал может треснуть.
Чем крепить сотовый поликарбонат
Оптимальный вариант точечного крепления – саморезы с термошайбами.
Термошайба состоит из нескольких элементов:
- широкой пластиковой шайбы;
- эластичной уплотнительной прокладки;
- ножки или посадочной части;
- декоративной крышки.
Широкое основание распределяет давление на большую площадь, а прокладка защищает отверстие от попадания воды. Крышка закрывает головку самореза и улучшает внешний вид конструкции.
Длина крепежа подбирается с учётом толщины поликарбоната, термошайбы и элемента каркаса.
Шаг крепления поликарбоната
Расстояние между саморезами обычно составляет около 300–500 мм. На участках с повышенной ветровой нагрузкой крепёж можно располагать чаще.
При этом необходимо учитывать несколько правил:
- саморез устанавливают в месте опирания листа на каркас;
- крепление должно входить строго перпендикулярно поверхности;
- термошайба должна прилегать равномерно;
- нельзя затягивать саморез до образования вмятины;
- лист не должен быть жёстко зажат.
Перетянутый крепёж нарушает структуру поликарбоната и создаёт напряжение вокруг отверстия. Слишком слабо затянутый саморез не обеспечивает герметичность и может расшатываться под воздействием ветра.
Как соединить несколько листов
Для стыковки панелей используют соединительные профили. Они бывают двух основных типов.
Неразъёмный профиль
Представляет собой цельную деталь с пазами с двух сторон. Края листов заводят внутрь профиля.
Такой вариант стоит дешевле, но его сложнее использовать при работе с длинными панелями. Неразъёмные элементы чаще применяют на небольших конструкциях.
Разъёмный профиль
Состоит из основания и верхней крышки. Сначала нижнюю часть крепят к каркасу, затем укладывают листы, оставляя компенсационные зазоры. После этого сверху защёлкивают крышку.
Разъёмный профиль удобнее при монтаже навесов и кровель большой площади. Он позволяет надёжно прижать края листов и при необходимости разобрать соединение.
Стык двух панелей должен находиться на несущем элементе каркаса. Соединять листы без опоры нельзя.
Герметизация верхнего и нижнего торца
Открытые каналы необходимо закрывать сразу после раскроя и очистки. Без защиты внутрь будут попадать пыль, вода и насекомые. Со временем в сотах могут появиться тёмные пятна, водоросли и плесень.
Торцы закрывают по следующему принципу:
- верхний край листа герметизируют сплошной лентой;
- нижний край закрывают перфорированной лентой;
- поверх ленты устанавливают П-образный торцевой профиль.
Сплошная лента препятствует попаданию воды и грязи сверху. Перфорированная защищает каналы, но одновременно позволяет конденсату выходить наружу.
В нижнем торцевом профиле рекомендуется предусмотреть небольшие дренажные отверстия. Профиль не должен полностью перекрывать перфорацию ленты.
Заклеивать нижний край обычным скотчем или сплошным герметиком нельзя. Влага останется внутри каналов.
Использование герметика
Не каждый герметик подходит для работы с поликарбонатом. Некоторые составы могут вступать с материалом в химическую реакцию, вызывать помутнение или появление микротрещин.
Для монтажа применяют нейтральные силиконовые или специальные поликарбонатные герметики. На упаковке должна быть указана совместимость с пластиком.

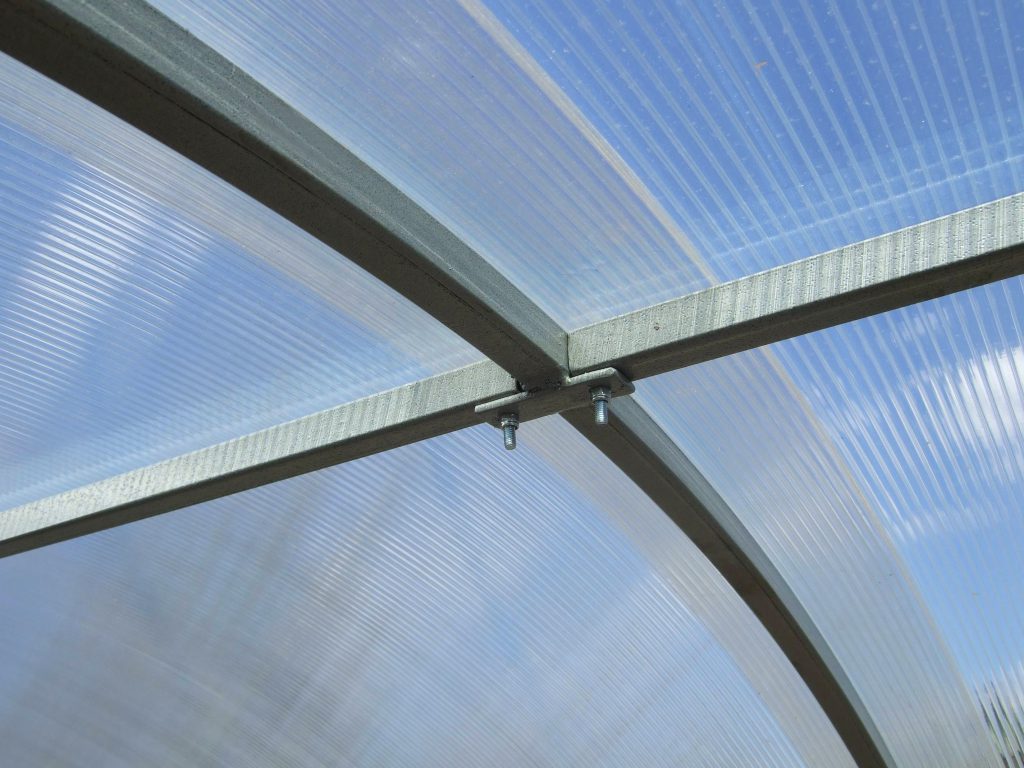

Монтаж поликарбоната на арочный каркас
Сотовый поликарбонат можно изгибать только поперёк внутренних рёбер. Каналы при этом должны проходить вдоль дуги.
Каждый лист имеет допустимый минимальный радиус холодного изгиба. Он зависит от толщины и внутренней структуры материала. Превышать установленное производителем значение нельзя: чрезмерный изгиб повреждает перемычки и сокращает срок службы панели.
Монтаж арочного покрытия выполняют в следующем порядке:
- Проверяют расстояние между дугами.
- Подготавливают лист требуемого размера.
- Размещают его УФ-защитой наружу.
- Выравнивают относительно краёв конструкции.
- Постепенно фиксируют от центральной части к краям.
- Соединяют соседние панели профилями.
- Закрывают торцы защитными лентами и профилями.
При креплении не следует резко перегибать лист или прикладывать локальное усилие к одному участку.
Пошаговый порядок монтажа
Общий процесс установки сотового поликарбоната выглядит следующим образом:
- Рассчитайте размеры конструкции и шаг обрешётки.
- Соберите и выровняйте металлический или деревянный каркас.
- Обработайте основание защитными составами.
- Проверьте расположение рёбер жёсткости в листах.
- Определите сторону с УФ-защитой.
- Выполните разметку и раскрой панелей.
- Удалите стружку из внутренних каналов.
- Закройте верхние торцы сплошной лентой.
- Наклейте на нижние торцы перфорированную ленту.
- Установите торцевые профили.
- Просверлите компенсационные отверстия.
- Закрепите основания разъёмных соединительных профилей.
- Уложите листы с необходимыми зазорами.
- Зафиксируйте панели саморезами с термошайбами.
- Установите крышки соединительных профилей.
- Загерметизируйте примыкания.
- Проверьте крепления и дренажные отверстия.
- Снимите защитную плёнку с обеих сторон.
Уход за конструкцией после монтажа
Поликарбонат не требует сложного обслуживания, однако периодический уход помогает сохранить прозрачность и прочность покрытия.
Рекомендуется:
- промывать поверхность мягкой губкой;
- использовать воду и нейтральные моющие средства;
- проверять состояние термошайб и соединительных профилей;
- следить за целостностью торцевых лент;
- своевременно удалять чрезмерные снежные накопления;
- очищать дренажные отверстия в нижних профилях.
Нельзя применять металлические скребки, жёсткие щётки, абразивные порошки, ацетон, растворители и агрессивные щелочные составы. Они могут поцарапать поверхность или повредить защитный слой.
Снег следует удалять мягкой щёткой или инструментом без острых металлических краёв. Сбивать лёд ударами нельзя.
